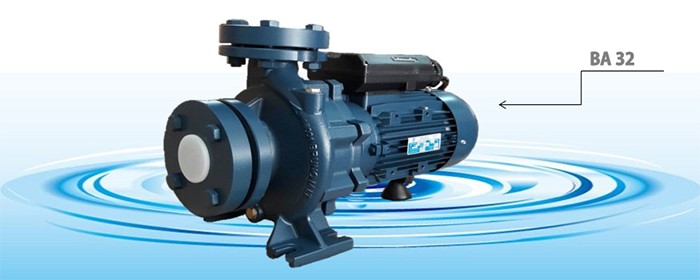

ปั๊มน้ำหอยโข่งไฟฟ้ามีมอเตอร์ต่อตรงในตัว BA

การใช้งาน

เป็นปั๊มน้ำหอยโข่งไฟฟ้าแบบใบพัดเดี่ยว ซึ่งประกอบโดยตรงเข้ากับมอเตอร์ไฟฟ้า โดยใช้ฝาชนมอเตอร์เป็นตัวเชื่อม เหมาะสำหรับใช้สูบน้ำสะอาดหรือน้ำที่มีฤทธิ์ทาง เคมี ที่ไม่กัดกร่อนทั่วไป ปั๊มชนิดนี้ได้ถูกออกแบบให้สามารถถอดมอเตอร์หรือชิ้นส่วนมอเตอร์ออก แล้วประกอบเข้าไปได้ใหม่ โดยไม่ต้องรื้อตัวปั๊มหรือท่อที่ติดตั้งอยู่ สะดวกในการนำไปใช้ ในงานก่อสร้าง เกษตรกรรม อุตสาหกรรม หรืองานทั่วไป เช่น ประปา ชลประทาน ระบบส่งน้ำอัติโนมัติ ระบบแรงดันสูง หม้อน้ำร้อน แอร์คอนดิชั่น และงานบริการ อื่น ๆ ส่งน้ำขึ้นอาคารบ้านพักอาศัย อาคารสูง และงานทุกชนิดที่ต้องการส่งน้ำสะอาด

ลักษณะชิ้นส่วนและอุปกรณ์ที่ใช้ผลิต

ตัวปั๊มทำด้วยเหล็กหล่อตามมาตรฐาน DIN 24255 , NF E 44-lll, UNI 7467 โดยมีหน้าแปลนท่อน้ำเข้า - ออก ( ตามมาตรฐาน UNI 2238 PN 10) และมีหน้าแปลนประกบเป็นเกลียว ฝาชนมอเตอร์ทำด้วยเหล็กหล่อ ใบพัดทำด้วยทองเหลือง เพลาทำด้วยเหล็กเกรดไร้สนิม (STAINLESS STELL) ใช้ซีล แบบแมคคานิคอล โดยมีมอเตอร์ไฟฟ้าแบบ B 5 ระบายความร้อนเองในตัว ซึ่งสามารถใช้งานต่อเนื่อง ได้นานตามมาตรฐาน CLASS F IP 55

*** ระบบไฟสองสาย 220 V. 50HZ. 1 เฟส สำหรับรุ่น BAM32-160B และรุ่น BAM32-160C

*** ระบบไฟสองสาย 220/380 V. 50HZ. 3 เฟส หรือ 380/660 V 50HZ มีให้เลือกตั้งแต่ 10 แรงม้าขึ้นไป

ข้อจำกัดบางประการในการใช้งาน

ปั๊มชนิดนี้ได้ถูกออกแบบมาโดยมีมาตรฐานควบคุมอยู่เพื่อให้สามารถใช้งานได้อย่างดีเยี่ยม ดังนั้นจึงมีข้อจำกัดบางประการที่ไม่ควรใช้ เช่น อุณหภูมิของน้ำเกิน 90 C⁰ อุณหภูมิของห้องที่ตั้งปั๊มไม่เกิน 40 C⁰ แรงดันสูงสุดของงานที่ใช้ต้องไม่เกิน 10 บาร์ เป็นต้น

APPLICATIONS AND PERFORMANCES

Centrlfugal, enbloc and single-impeller electrical pump with pump body built to DIN 24255-NF E 44-III - UNI 7467 standards, with connection to the motor by means of a support unit. These machines are ideal for pumping clean water and other chemically and mechanically non-aggressive liquids. There system can be installed in any position, provide the inlet opening taces upwards, and, thanks to their special design which allows back pull out the motor and the rotary parts of the opening taces upwards, and, thanks to their special design which allows back pull out the motor and the rotary parts of the pump and subsequent re-assembly without having to remove the pump body and the pipes connected to it can be easily and conveniently used for a wide veriety of applications in civil, agricultural,industrialor genera plant uses; water supply, spray or flowing irrigation, autoclave feed,high pressure systems, heating, conditioning and othergeneral service requiring transfer of clean liquids.

APPLICATIONS RESTRICTIONS

The BA range of standardised pumps provide excellent functions when operated under the conditions and limitations indicated. Temperature of clean water between 10°-90; ambient temperature up 40; maxirnum operating pressure 10 bar.

1) Tutte le dimensions sono espresse in mm.

2) Le lunghezze totali L e i pesi sono riferiti ai gruoppi monoblocco con i motori di grandezzamaggiors

SERIES รุ่น	DNM	Dna	a	h1	h2	m1	m2	n1	n2	b	c	L	B	H	Weight น้ำหนัก
BA 32-160	32	50	80	132	150	100	70	240	190	50	12	460	240	292	36
BA 32-200	32	50	80	160	180	100	70	240	190	50	12	535	268	340	60
BA 32-250	32	50	100	180	225	125	95	320	250	65	14	705	305	405	124
BA 40-160	40	65	80	132	160	100	70	240	190	50	15	465	245	292	48.5
BA 40-200	40	65	100	160	180	100	70	265	212	50	15	546	273	340	72
BA 40-250	40	65	100	180	225	125	95	320	250	65	15	660	322	405	128
BA 50-160	50	65	100	160	180	100	70	265	212	50	12	555	270	340	64
BA 50-200	50	65	100	160	200	100	70	265	212	50	12	675	290	360	125
BA 50-250	50	65	100	180	225	125	95	320	250	65	14	710	332	405	149
BA 65-160	65	80	100	160	200	125	95	280	212	65	14	680	290	360	125
BA 65-200	65	80	100	180	225	125	95	320	250	65	14	715	330	405	146
BA 80-160	80	100	125	180	225	125	95	320	250	65	14	740	330	405	151

หมายเหตุ ：ข้อมูลข้างต้นอาจมีการเปลี่ยนแปลงได้โดยมิต้องแจ้งให้ทราบล่วงหน้า
